芯片被称作“工业粮食 ”——手机、电脑 、汽车 、导弹、心脏起搏器，全都靠它驱动。但很多人不知道 ，一枚指甲盖大小的芯片 ，原料其实是最不起眼的沙子，却要经过地球上最精密的加工才能成形 。今天我们就来拆解：一枚芯片的完整“人生 ” ，以及这个行业为什么如此赚钱 。
〖One〗 、 一枚芯片的诞生：四步走

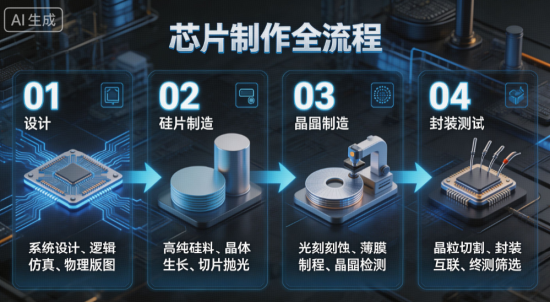

芯片的制造可以概括为设计→硅片制造→晶圆制造→封装测试四大环节。
第1步：设计——在电脑里“画”出一座城市
芯片的功能先要在电脑里被设计出来 。工程师用EDA（电子设计自动化）软件 ，把几百亿个晶体管“画 ”成电路图，再转成物理版图 。芯片设计是典型的“轻资产 、重智力 ”环节 ，投入巨大：据微电子研究中心（IMEC）数据 ，设计一颗28纳米芯片需约5000万美元，7纳米近3亿美元 ，5纳米约5.5亿美元 ，2纳米已接近8亿美元。
设计好的版图被制造成光罩（掩膜版）——相当于芯片的“底片”，每层电路都有一张 。这一步不产出实体芯片，却决定了芯片的“灵魂 ” 。
第2步：硅片制造——从沙子到晶圆
芯片的“地基 ”是硅：
石英砂（二氧化硅）经高温还原、提纯 ，变成纯度99.9999%以上的多晶硅；
用直拉法（占市场约95%）或区熔法把多晶硅拉成一根根单晶硅棒；
把硅棒切成约1毫米厚的薄片 ，再经倒角 、研磨 、化学机械抛光，得到如镜面般光滑的圆形晶圆（主流为12英寸）。
硅片是半导体材料中占比更大的品类 ，约占晶圆制造材料市场的33% 。
第3步：晶圆制造（前道工艺）——纳米级的“雕刻”
这是整个流程的核心 ，也是技术难度比较高 的“战场” 。晶圆要在无尘车间里反复经历同一套核心循环：薄膜沉积→涂光刻胶→光刻曝光→显影→刻蚀→离子注入→清洗→检测。
每循环一次，就在晶圆表面“盖一层楼 ”。一颗现代芯片需要重复这一循环几百次甚至上千次 ，像搭摩天大楼一样逐层搭建出晶体管和电路 。
几个关键工序：
光刻：用光刻机把掩膜版上的图案缩小投影到涂有感光材料（光刻胶）的晶圆上 。光刻是芯片制造中最复杂、最贵的环节——先进工艺需要60~90步光刻 ，耗时占晶圆制造的40%~50%，成本约占1/3。近来 顶级EUV（极紫外）光刻机全球只有荷兰A *** L一家能造 ，单台售价超过1亿欧元 ，2024年全球光刻机市场规模约315亿美元 。
刻蚀：把未被光刻胶保护的材料“雕刻 ”掉，把图案真正刻进硅片 。
薄膜沉积：生长氧化层 、氮化层和金属互连层（铜 、钨、钛等）。
离子注入：把硼、磷 、砷等杂质原子加速打入硅片 ，改变局部导电性 ，制造出晶体管的核心结构 。
CMP（化学机械抛光）：把每一层表面磨平，保证下一层精度 。
制造芯片的车间洁净度比手术室高上万倍，空气中一粒微小粉尘就可能毁掉整片晶圆。
第4步：封装测试（后道工艺）——穿上“盔甲” 、过关质检
用金刚石刀把成品晶圆切割成一颗颗裸片（Die）；将裸片粘贴固定在基板上 ，用极细的金线或铜线把引脚“焊接 ”出来（引线键合）；用树脂等材料塑封 ，保护芯片并帮助散热；最后进行电气性能测试，筛选出合格品 。
近年来还兴起了先进封装：把多颗芯片像积木一样堆叠、拼装（如AI芯片常用的HBM高带宽存储） ，被视作“后摩尔时代 ”延续性能的重要路径 。
〖Two〗 、 一枚芯片需要哪些“食材”？

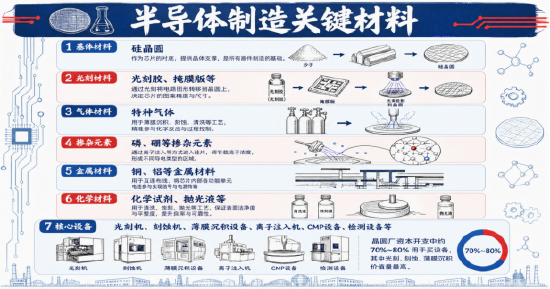

如果把芯片制造比作做菜 ，配料清单大概是这样的：
可以说，芯片是材料学 、光学、化学 、物理学和机械工程的“集大成者 ”——缺了任何一个环节 ，整条产线都转不起来。
〖Three〗 、 芯片行业为什么这么赚钱？
1．需求体量巨大 ，且仍在高速增长
据世界半导体贸易统计组织（WSTS）数据，全球半导体市场规模2024年约6270亿美元 ，2025年进一步增长至约7000亿美元量级；A *** L预测到2030年行业规模将突破1万亿美元 。AI大模型、智能手机 、智能汽车 、数据中心……每个风口都要“吃掉”更多芯片 。
2．技术壁垒=定价权
先进制程全世界只有极少数玩家做得出来：EUV光刻机被A *** L垄断 ，高端代工高度集中于台积电。稀缺带来恐怖的利润率——台积电销售毛利率长期在55%~67%的高位，净资产收益率（ROE）超过20% ，堪称“印钞机 ”。相比之下 ，制造环节竞争激烈、盈利被压缩的厂商（如近来 处于亏损状态的英特尔代工业务）毛利率则低得多 。
3．重资产+长周期=赢家通吃
建一座先进晶圆厂动辄上百亿美元：月产1万片5纳米晶圆厂的设备投资就超过30亿美元，从建厂到量产往往要2~3年 。这既是“烧钱游戏 ”，也是天然的护城河——后来者既缺钱 ，也缺时间和技术积累 ，强者恒强。
4．轻资产的设计环节像“卖软件”
芯片设计公司（如英伟达 、高通）没有工厂，主要成本是研发和流片 ，一旦设计定型 ，每一颗芯片的边际成本很低，卖得越多利润越厚 。芯片设计环节占据了产业链约60%的价值 ，也诞生了大量高利润率巨头 。
5．周期性：供需错配时“坐地起价 ”
半导体是强周期行业 ，历史上大约3至4年一轮周期。由于产能建设周期长，一旦需求爆发而供给跟不上 ，费用 就会暴涨——比如2025年以来AI带火的存储芯片（DRAM 、HBM）就曾出现量价齐升的盛况 ，让三星、SK海力士等厂商利润大幅飙升 。当然，周期向下时跌起来也同样凶 ，这是行业高利润的另一面 。
6．战略地位加持：各国重金扶持
芯片关系到国家安全和科技 *** ，全球主要经济体都在用补贴、税收优惠 、大基金等方式支持本土半导体产业，进一步放大了行业的市场空间和资本吸引力。
〖Four〗 、 全球芯片都有哪些玩家？
一枚芯片背后的玩家，构成了一个极度分层的世界：有人垄断“印钞机 ” ，有人卡在“及格线” ，也有人正在“换道超车” 。
1．全球芯片龙头：先进制程的“俱乐部 ”

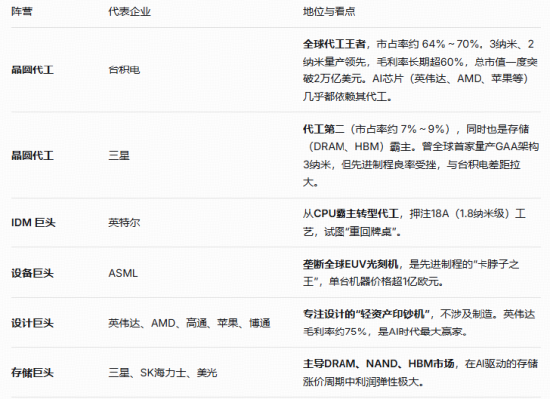

先进制程是芯片行业最残酷的战场 。2002年130纳米节点还有26家企业参与，到5/3纳米节点 ，全球只剩2~3家能玩——绝大多数玩家被“淘汰出局 ”。近来 真正的头部玩家大致分为以下几类：
2．国产芯片龙头：从“卡脖子 ”到“换道超车 ”
国产芯片已形成“设计—制造—封测—设备材料”的完整链条：
芯片设计：华为海思（麒麟手机芯片、昇腾AI芯片） 、寒武纪 、海光信息（国产CPU/DCU）、韦尔股份（图像传感器） 、兆易创新（存储与MCU）等；
存储制造：长江存储（3DNAND） 、长鑫存储（DRAM） ，是国产存储自主的两大支柱；
晶圆代工：中芯世界 、华虹半导体（华虹宏力），加上晶合集成 、华润微 、士兰微等；
设备材料：北方华创、中微公司（刻蚀） 、沪硅产业（硅片） 、安集科技（抛光液）等 ，攻坚“卡脖子 ”环节 。
其中最值得关注的两家制造龙头 ，正是中芯世界 与华虹宏力 。
🔍特别关注①：中芯世界 ——国产晶圆代工巨头：全球第三大晶圆代工厂（市占率约5.5%~6%，仅次于台积电和三星） ，成熟制程则是它的“现金牛 ”。工艺覆盖0.35微米至14纳米全谱系 ，2015年实现28纳米量产。在被列入美国“实体清单”、拿不到EUV光刻机的情况下，采用DUV多重曝光：N+2（等效7纳米）2026年初已稳定量产、良率超80%；N+3（等效5纳米）2025年底官宣量产 ，华为麒麟9030芯片即被拆解确认采用该工艺 。
🔍特别关注②：华虹宏力（华虹半导体/华虹公司）——全球特色工艺代工龙头：全球第六大晶圆代工厂（市占率约2.6%） 。当全行业追逐先进制程时 ，华虹坚定走“特色IC+功率器件 ”差异化路线，不拼纳米数字，拼“专精特新 ” ，是业内特色工艺平台覆盖最全面的代工厂。
〖Five〗 、 投资锦囊：如何布局芯片行业？T+0投资工具
一枚芯片的诞生 ，是从廉价沙子到千金之躯的“点石成金”之旅：靠的是极致的工艺精度（纳米级的雕刻） 、天文数字的研发投入，以及高度垄断的全球分工 。正因如此 ，芯片行业既有“印钞机 ”般的高利润魅力 ，也有重资产、强周期的残酷一面 。
